Диалоговое окно градиентной заливки

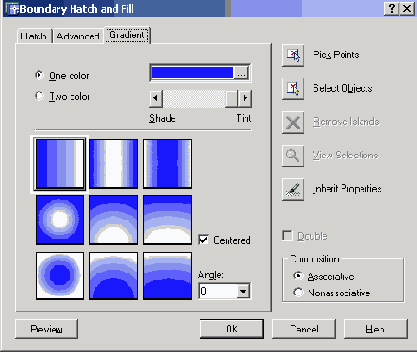

Рисунок 6.3. Диалоговое окно градиентной заливки


Ассоциативность штриховки устанавливается в области Composition выбором одного из параметров: Associative или Noassociative.
Для автоматического определения контура штриховки путем указания точек необходимо нажать кнопку Pick Points. При этом выдается запрос:
Select internal point: — указать внутреннюю точку
Selecting everything. . . — осуществляется выбор всех объектов
Selecting everything visible... — осуществляется выбор всех видимых объектов
Analyzing the selected data... — осуществляется анализ выбранных данных
Analyzing internal islands ...—осуществляется анализ внутренних островков
Select internal point:—указать внутреннюю точку
Analyzing internal islands... —осуществляется анализ внутренних островков
Select internal point: —нажать клавишу Enter по завершении выбора штрихуемой области
При определении нескольких контуров штриховки необходимо выбрать несколько внутренних точек, а затем нажать клавишу Enter.
Если AutoCAD определяет, что контур не замкнут или точка находится не внутри контура, то на экране появляется диалоговое окно Boundary Definition Error с сообщением об ошибке.
Для выбора любым стандартным способом объектов в качестве контура штриховки необходимо нажать кнопку Select objects.
Контуры штриховки могут представлять собой любую комбинацию отрезков, дуг, окружностей, двумерных полилиний, эллипсов, сплайнов, блоков и видовых экранов пространства листа. Каждый из компонентов контура должен хотя бы частично находиться в текущем виде. По умолчанию AutoCAD определяет контуры путем анализа всех замкнутых объектов рисунка.
Когда штрихование производится стилем Normal, островки остаются незаштрихованными, а вложенные островки штрихуются, как показано на Рисунок 6.4. При этом штрихование производится вовнутрь, начиная от внешнего контура. Если обнаружено внутреннее пересечение, штрихование прекращается, а на следующем пересечении возобновляется. Таким образом, данный стиль задает штрихование областей, отделенных от внешней части нечетным числом замкнутых контуров; области, отделенные четным числом контуров, не штрихуются.
При использовании игнорирующего Ignore и внешнего стиля Outer штриховка аналогичного контура выглядит иначе (Рисунок 6.5, 6.6). Стиль Ignore задает штрихование всей области, ограниченной внешним контуром, без учета вложенных контуров.
